红黑树（RB Tree）

注意：本小节内容作为选学内容，不强制要求掌握。很多人都说红黑树难，其实就那几条规则，跟着我推一遍其实还是很简单的，当然前提是一定要把前面的平衡二叉树搞明白。

前面我们讲解了二叉平衡树，通过在插入结点时维护树的平衡，这样就不会出现极端情况使得整棵树的查找效率急剧降低了。但是这样是否开销太大了一点，因为一旦平衡因子的绝对值超过1那么就失衡，这样每插入一个结点，就有很大的概率会导致失衡，我们能否不这么严格，但同时也要在一定程度上保证平衡呢？这就要提到红黑树了。

在线动画网站：https://www.cs.usfca.edu/~galles/visualization/RedBlack.html

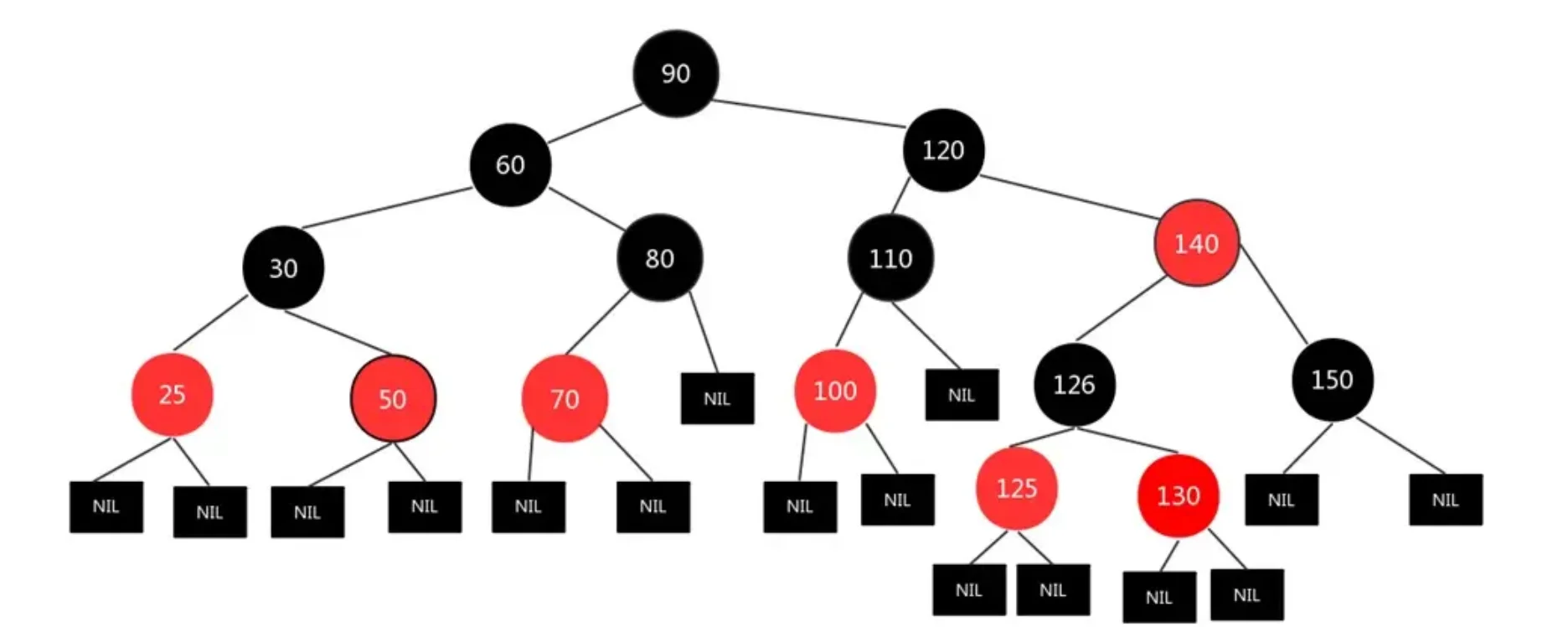

红黑树也是二叉查找树的一种，它大概长这样，可以看到结点有红有黑：

它并不像平衡二叉树那样严格要求高度差不能超过1，而是只需要满足五个规则即可，它的规则如下：

• 规则1：每个结点可以是黑色或是红色。
• 规则2：根结点一定是黑色。
• 规则3：红色结点的父结点和子结点不能为红色，也就是说不能有两个连续的红色。
• 规则4：所有的空结点都是黑色（空结点视为NIL，红黑树中是将空节点视为叶子结点）
• 规则5：每个结点到空节点（NIL）路径上出现的黑色结点的个数都相等。

它相比平衡二叉树，通过不严格平衡和改变颜色，就能在一定程度上减少旋转次数，这样的话对于整体性能是有一定提升的，只不过我们在插入结点时，就有点麻烦了，我们需要同时考虑变色和旋转这两个操作了，但是会比平衡二叉树更简单。

那么什么时候需要变色，什么时候需要旋转呢？我们通过一个简单例子来看看：

首先这棵红黑树只有一个根结点，因为根结点必须是黑色，所以说直接变成黑色。现在我们要插入一个新的结点了，所有新插入的结点，默认情况下都是红色：

所以新来的结点7根据规则就直接放到11的左边就行了，然后注意7的左右两边都是NULL，那么默认都是黑色，这里就不画出来了。同样的，我们往右边也来一个：

现在我们继续插入一个结点：

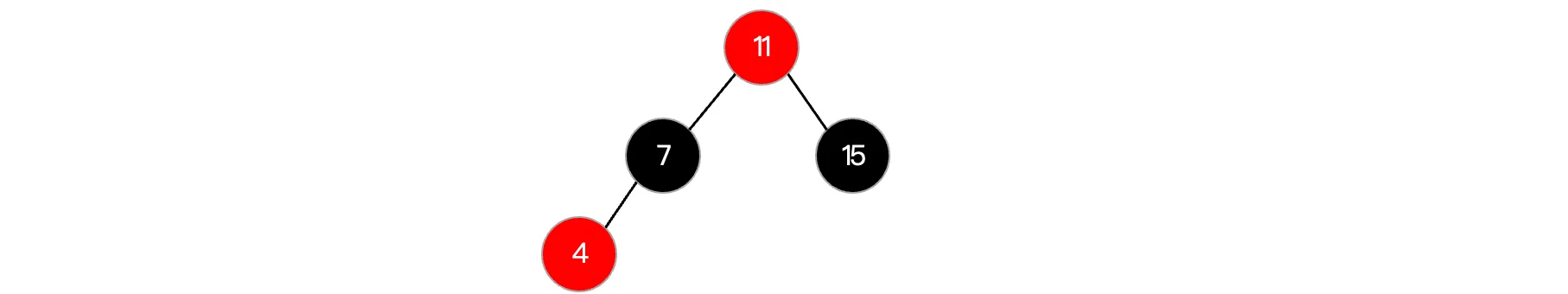

插入结点4之后，此时违反了红黑树的规则3，因为红色结点的父结点和子结点不能为红色，此时为了保持以红黑树的性质，我们就需要进行颜色变换才可以，那么怎么进行颜色变换呢？我们只需要直接将父结点和其兄弟结点同时修改为黑色（为啥兄弟结点也需要变成黑色？因为要满足性质5）然后将爷爷结点改成红色即可：

当然这里还需注意一下，因为爷爷结点正常情况会变成红色，相当于新来了个红色的，这时还得继续往上看有没有破坏红黑树的规则才可以，直到没有为止，比如这里就破坏了性质一，爷爷结点现在是根结点（不是根结点就不需要管了），必须是黑色，所以说还要给它改成黑色才算结束：

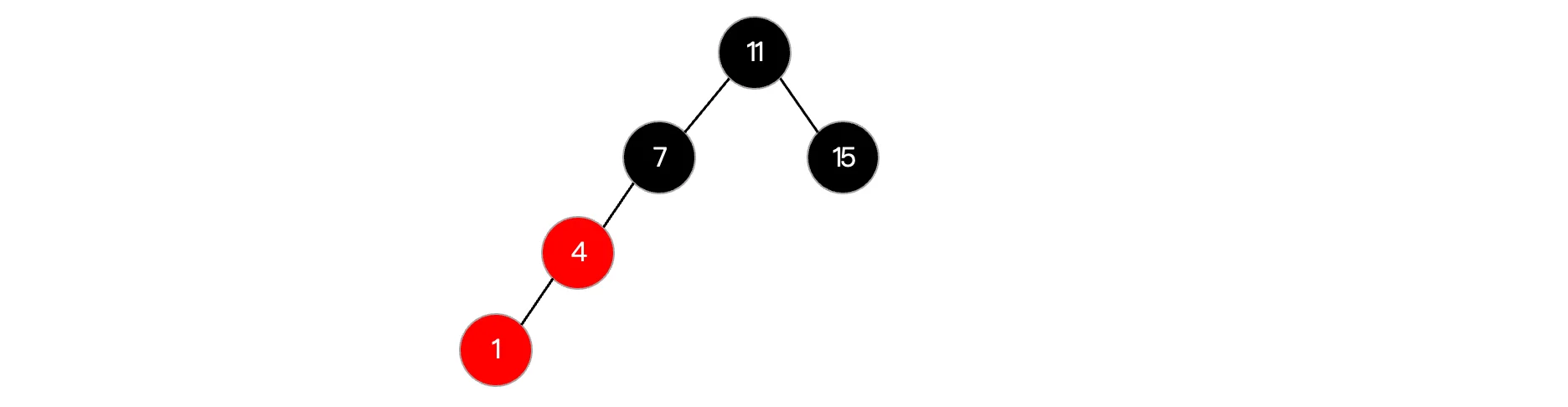

接着我们继续插入结点：

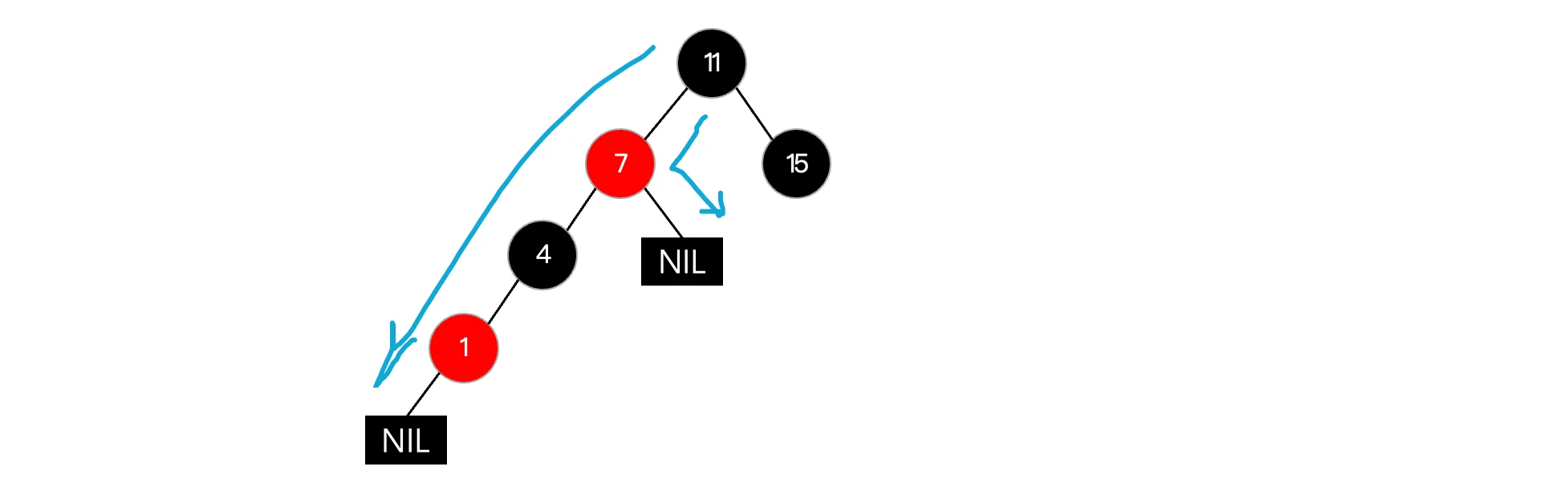

此时又来了一个插在4左边的结点，同样是连续红色，我们需要进行变色才可以讲解问题，但是我们发现，如果变色的话，那么从11开始到所有NIL结点经历的黑色结点数量就不对了：

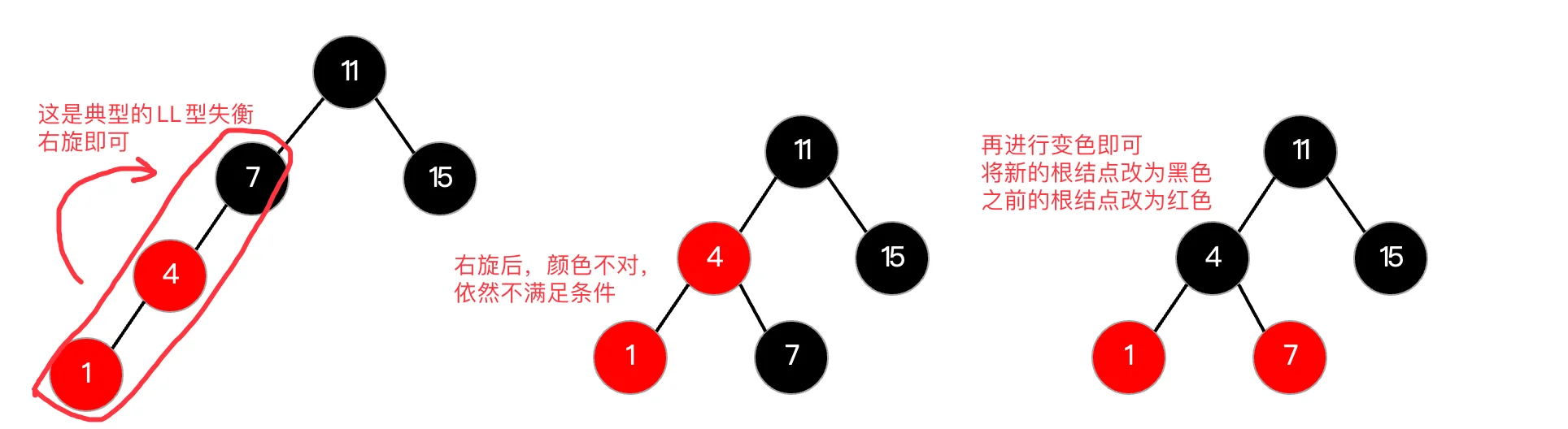

所以说对于这种父结点为红色，父结点的兄弟结点为黑色（NIL视为黑色）的情况，变色无法解决问题了，那么我们只能考虑旋转了，旋转规则和我们之前讲解的平衡二叉树是一样的，这实际上是一种LL型失衡：

同样的，如果遇到了LR型失衡，跟前面一样，先左旋在右旋，然后进行变色即可：

而RR型和RL型同理，这里就不进行演示了，可以看到，红黑树实际上也是通过颜色规则在进行旋转调整的，当然旋转和变色的操作顺序可以交换。所以，在插入时比较关键的判断点如下：

• 如果整棵树为NULL，直接作为根结点，变成黑色。
• 如果父结点是黑色，直接插入就完事。
• 如果父结点为红色，且父结点的兄弟结点也是红色，直接变色即可（但是注意得继续往上看有没有破坏之前的结构）
• 如果父结点为红色，但父结点的兄弟结点为黑色，需要先根据情况（LL、RR、LR、RL）进行旋转，然后再变色。

在了解这些步骤之后，我们其实已经可以尝试去编写一棵红黑树出来了，当然代码太过复杂，这里就不演示了。其实红黑树难点并不在于如何构建和使用，而是在于，到底是怎么设计出来的，究竟要多么丰富的知识储备才能想到如此精妙的规则。

红黑树的发明者：

红黑树（Red Black Tree） 是一种自平衡二叉查找树，是在计算机科学中用到的一种数据结构，典型的用途是实现关联数组。

红黑树是在1972年由[Rudolf Bayer](https://baike.baidu.com/item/Rudolf Bayer/3014716)发明的，当时被称为平衡二叉B树（symmetric binary B-trees）。后来，在1978年被 Leo J. Guibas 和 Robert Sedgewick 修改为如今的“红黑树”。

在了解了后面的B树之后，相信我们就能揭开这层神秘面纱了。

---
